Flere metoder i utfordrende grunn – ledningsnett til nye Alvim renseanlegg

Om prosjektet

I forbindelse med utbyggingen av nye Alvim renseanlegg i Sarpsborg utfører Olimb Anlegg gravefrie arbeider på første transportetappe inn mot renseanlegget. Etappen strekker seg fra Hafslund til Glomma, og omfatter etablering av ca. 1700 meter ny vann- og avløpsinfrastruktur.

Prosjektet gjennomføres for Råde Graveservice AS som hovedentreprenør, og inngår i et større transportnett bestående av flere etapper som samlet skal sikre kapasitet og fremtidig drift ved det nye renseanlegget.

Krevende grunnforhold og flere NoDig-metoder

Grunnforholdene på strekningen er preget av uensartede masser og mye bløte masser. Der det er gravd konvensjonelt har det vært behov for omfattende kalksementstabilisering.

For å redusere risiko og sikre kontroll i ustabile masser er flere NoDig-metoder benyttet.

Rørpressing i dimensjonene DN 600, 700 og 1000 er gjennomført på utvalgte partier, og styrt boring er benyttet der forholdene har gjort det hensiktsmessig.

På ett 45 meter langt strekk under en vei etablert på gammel fylling ble opprinnelig planlagt hammerboring. Dette ble etter dialog mellom aktørene i prosjektet endret til tunnelering etter nærmere vurdering av grunnforholdene.

Valget av tunnelering ga bedre kontroll og et presist resultat gjennom et område med uforutsigbare masser.

Kombinasjonen av flere gravefrie metoder har vært avgjørende for å gjennomføre arbeidet på en trygg og effektiv måte.

Samarbeid og gjennomføring

Råde Graveservice og Olimb Anlegg har samarbeidet i flere prosjekter tidligere. I Alvim-prosjektet har tett dialog mellom hovedentreprenør og spesialentreprenør vært viktig for valg av metode og gjennomføring.

Prosjektet viser hvordan tidlig involvering og felles vurdering av løsninger bidrar til å redusere risiko i krevende grunnforhold.

Bred metodisk kompetanse

Utbyggingen av første transportetappe til nye Alvim renseanlegg illustrerer behovet for en bred verktøykasse i moderne VA-bygging.

Styrt boring, rørpressing og tunnelering har vært benyttet i samme entreprise, tilpasset ulike grunnforhold og tekniske utfordringer. Slike prosjekter stiller høye krav til planlegging, presisjon og samspill. Det viser tydelig verdien av spesialkompetanse innen gravefrie metoder.

NoDig i Alvim-prosjektet

Styrt boring under RV22:
140 m Ø250 mm PE

Tunnelering under RV22:
45 m Ø1600 mm betong

Rørpressing Gatedalen miljøanlegg:
70 m Ø1016 mm stål
70 m Ø711 mm stål

Rørpressing ved Glommastien:
66 m Ø1016 mm stål
66 m Ø711 mm stål
66 m Ø609 mm stål
Rørpressingen ble utført i bløte masser, fra spuntgrop nedenfor fredet bro opp til mottaksgrop for tunnelering.

Se bilder fra prosjektet:

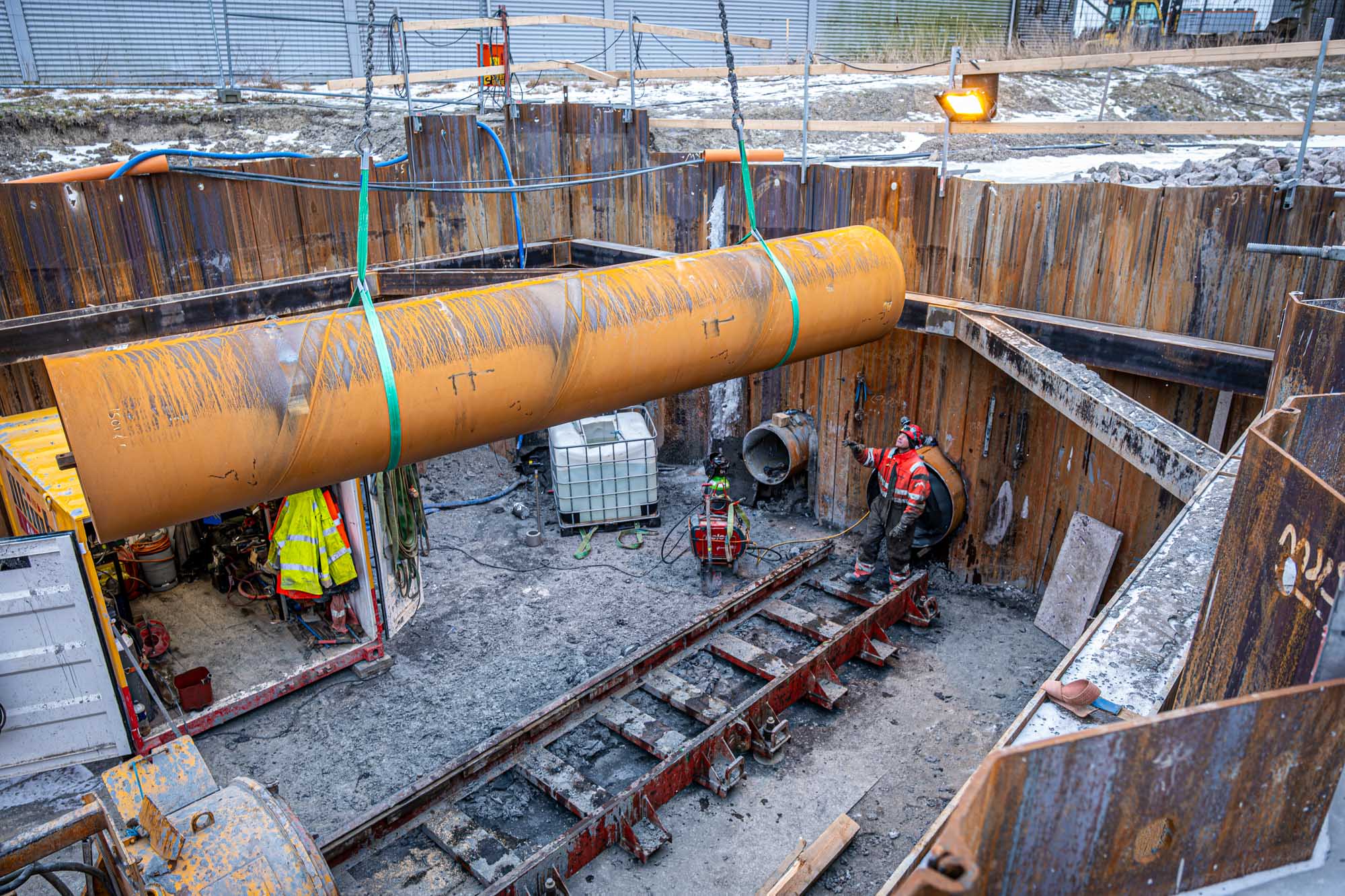

Løfter ned neste rørlengde ved rørpressing

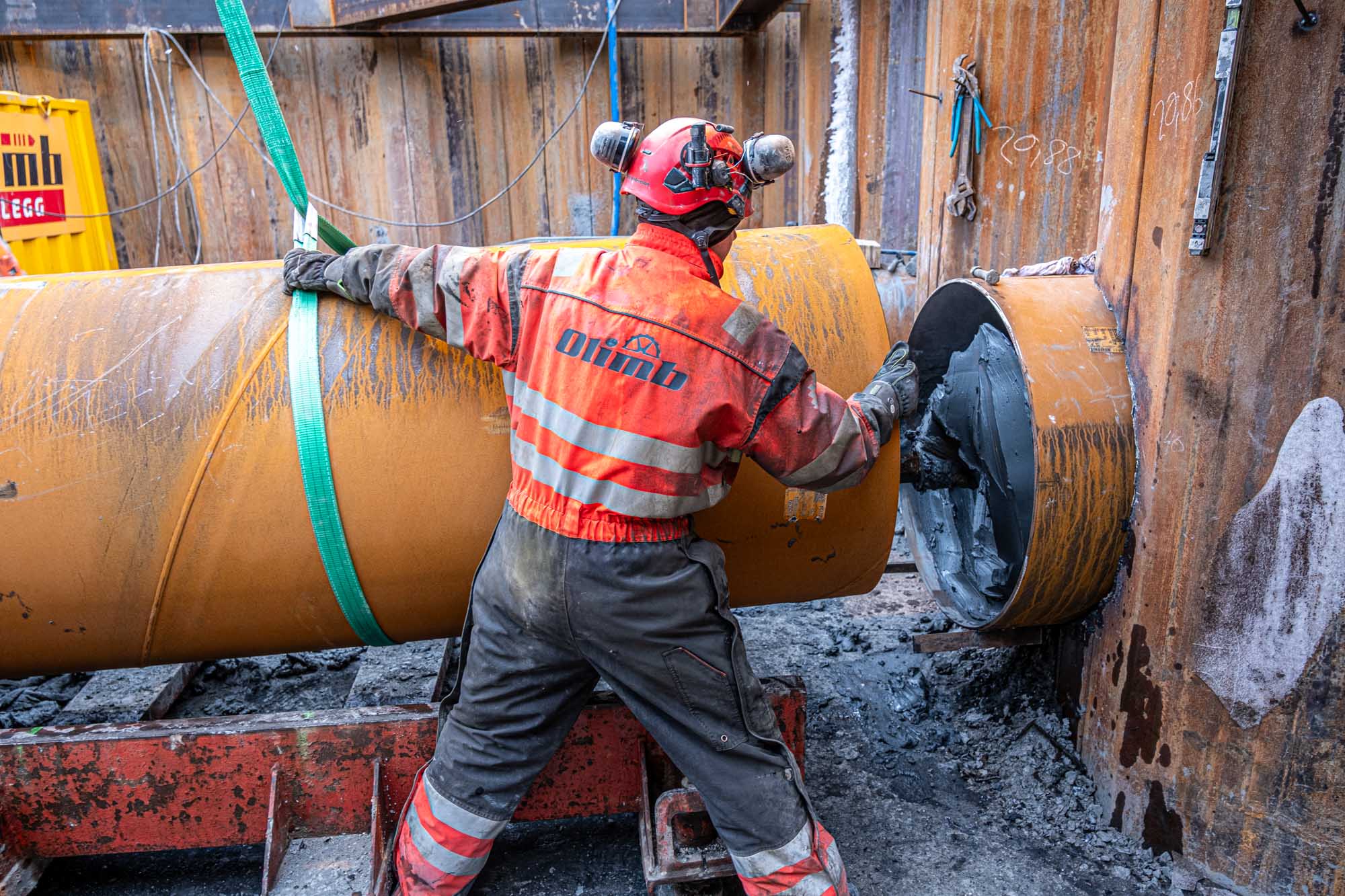

Klargjør neste lengde stålrør ved rørpressing

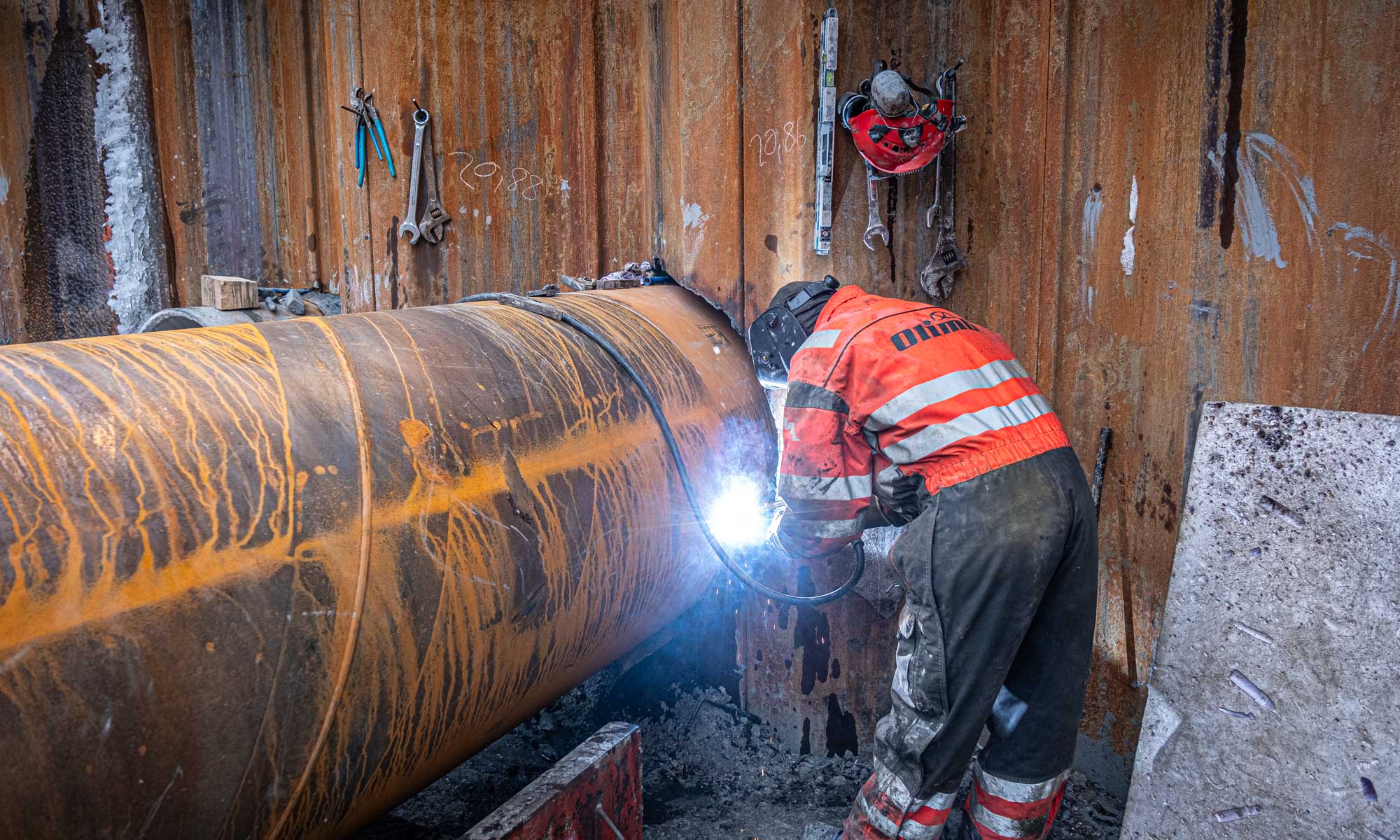

Sveiser stålrør ved rørpressing

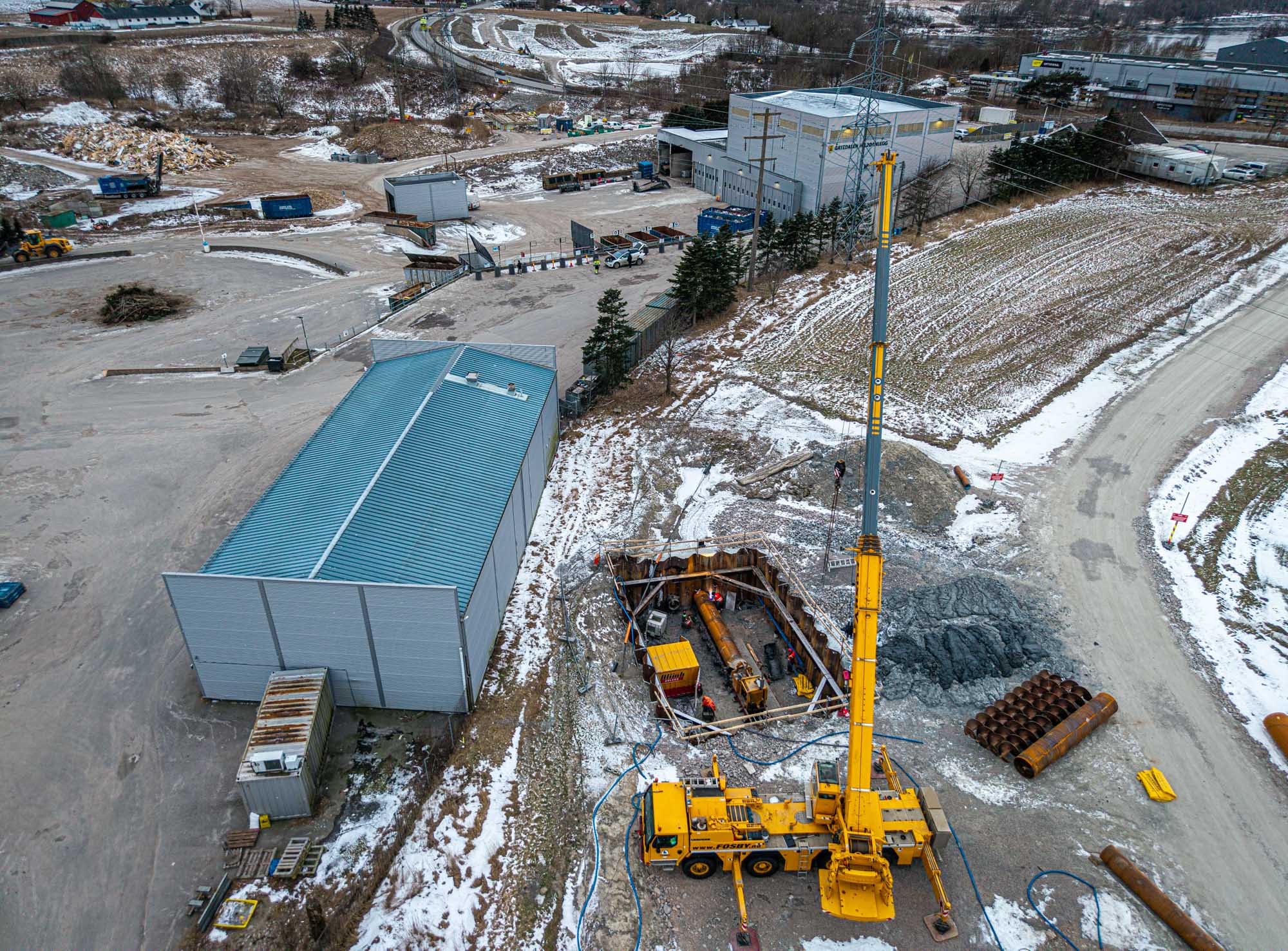

Rørpressing ved Gatedalen Miljøanlegg

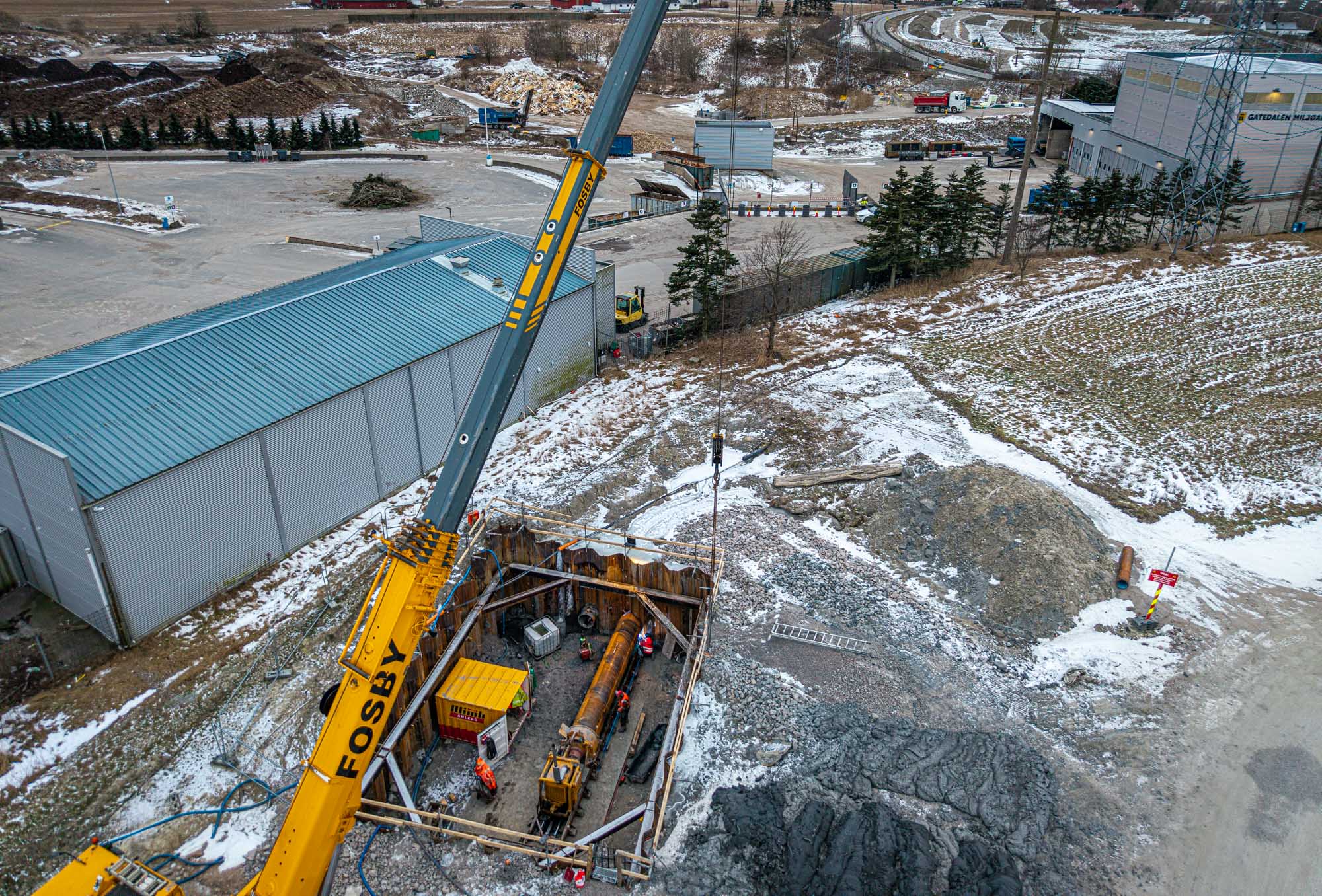

Rørpressing ved Gatedalen Miljøanlegg
